AS-GW/AQUALOOP – ta správná vodní smyčka
Článek o konkrétní aplikaci systému AS-GW/AQUALOOP v rodinném domě, kde pomáhá k maximálnímu využití nejen šedých, ale i dešťových vod.
Voda se v přírodě pohybuje v koloběhu. Součástí tohoto koloběhu je nejen pitná, ale i povrchová a použitá voda. Pokud chceme ke stavbám a rekonstrukcím přistupovat ve stylu "green" ("zeleně", tj. ekologicky), pak je voda jedním z důležitých prvků, které bychom měli zohlednit. Ač se to nezdá, zacházení s použitou vodou přímo ovlivňuje i kvalitu a množství pitné vody (vliv na kontaminaci podzemních vod) a kvalitu povrchových vod – nejméně znečistí povrchovou vodu ta voda, která nebude vypuštěna.
Recyklace vody jak v domácnostech, tak především v hotelech, obchodních centrech, administrativních budovách je rozšířena v mnoha zemích. Zde se můžeme setkat s certifikací budov dle mezinárodních standardů – LEED, BREAM, SBToolCZ.
Tento článek pojednává o instalaci technologie AS-GW/AQUALOOP pro rodinný dům.
Instalace AS-GW/AQUALOOP pro rodinný dům, Kelmis (Belgie)
Rodinný dům leží na belgické straně hraničního přechodu Aachen/Kelmis. Jedná se klasický rodinný dům po rekonstrukci pro 4 trvale žijící obyvatele. Dům je podsklepen (technická místnost), další patro a podkroví jsou obyvatelné. Na střeše jsou osazeny fotovoltaické panely.
Voda v domě
Voda v domě je řešena velice zajímavě a (zatím) netradičně. Dešťová voda ze střechy a malého přístřešku je svedena do retenční nádrže o objemu 8 m³. Tato nádrž je podzemní a je umístěna před domem v parku. V nádrži je umístěna vestavba AQUALOOP pro filtraci dešťové vody. Po filtraci je voda čerpána do nadzemní nádrže o objemu 300 l, umístěné v technické místnosti. Tato voda je posléze přes UV lampu čerpána zařízením AS-RAINMASTER Favorit do rozvodu vody. Na zařízení AS-RAINMASTER Favorit je možno napojit přes volný výtok i vodu pitnou (splňuje EN 1818), a to v případě, že je nedostatek dešťové vody. Velkou zajímavostí je, že tato voda je přednostně používána na sprchování a praní, nikoliv na splachování toalet. Její hygienizace je zaručena MBR filtrací a zároveň UV lampou.

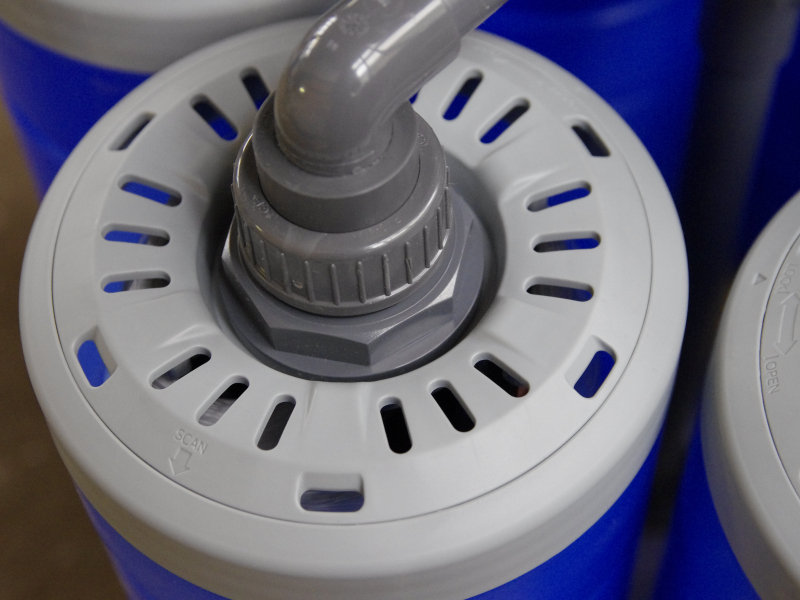

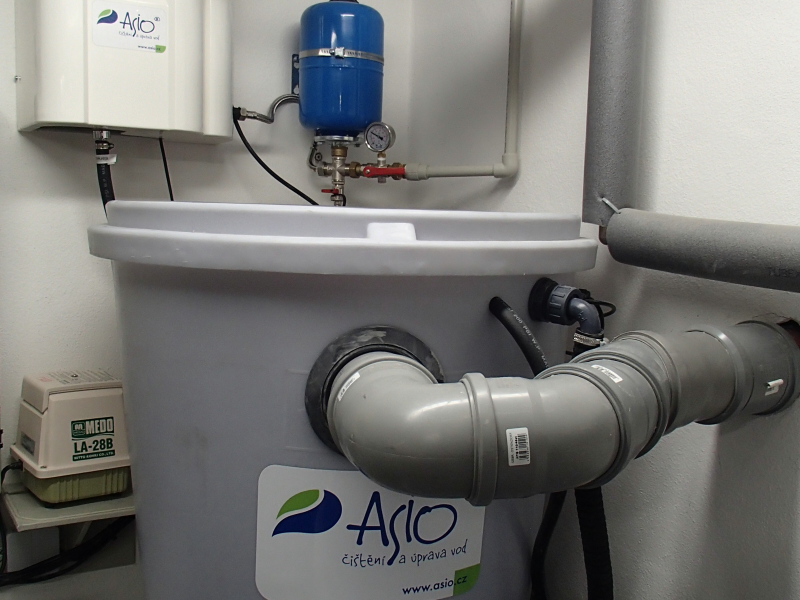

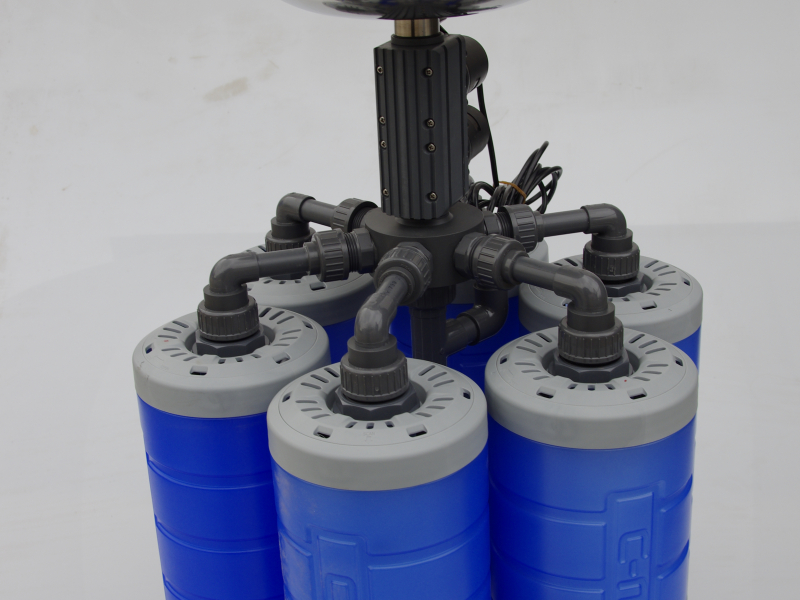

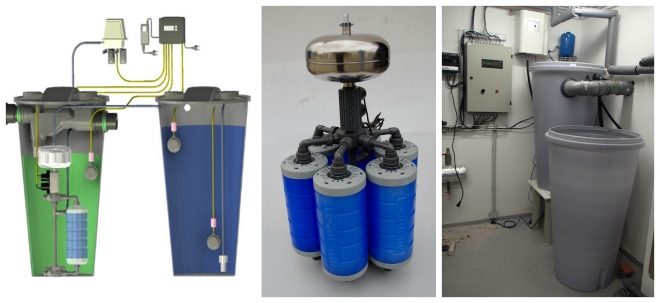

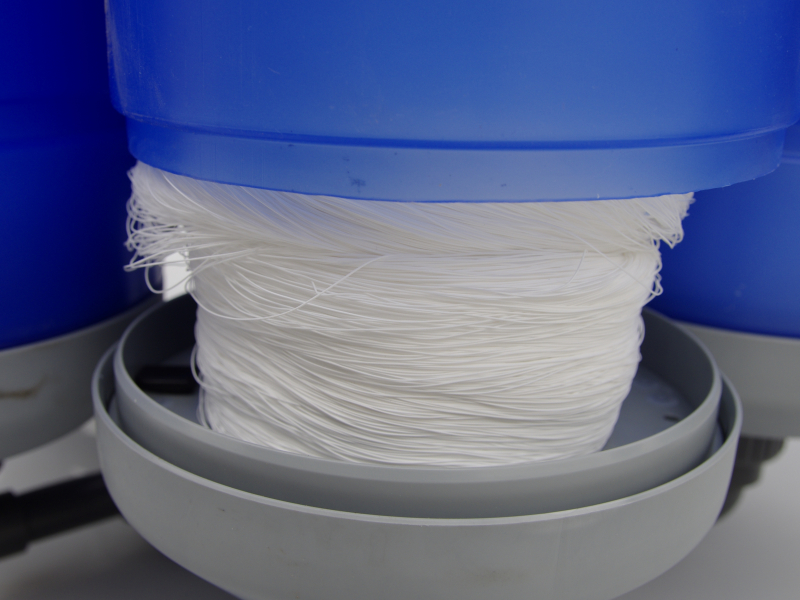

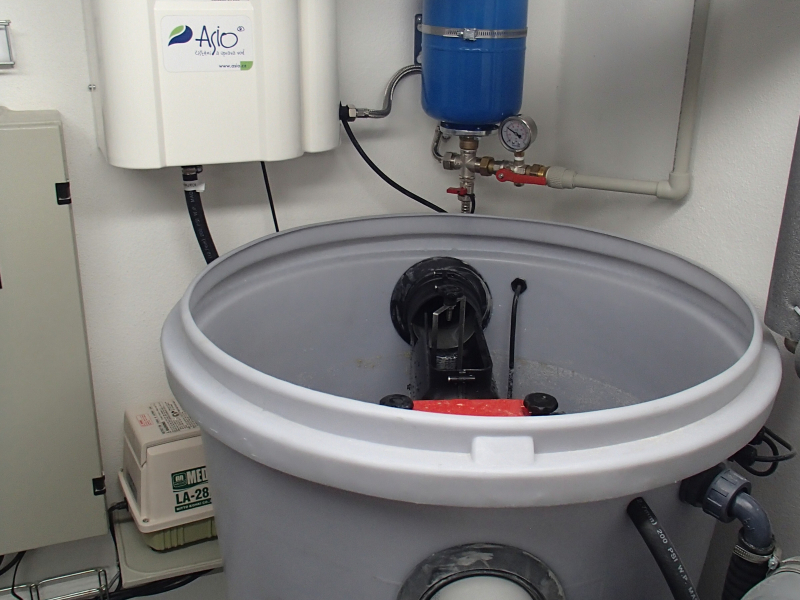

Šedá voda je svedena od sprch a vany taktéž do technické místnosti. Pro šedou vodu jsou osazeny dvě nádrže o objemu 300 l. První nádrž je brána jako akumulační/bioreaktor. V této nádrži je osazena vestavba AS-GW/AQUALOOP. Po mechanickém předčištění voda natéká do nádrže, kde se biologicky čistí a v přesně stanovených intervalech je přes membrány odtahována do druhé nádrže – zásobní. Velkou výhodou systému AS-GW/AQUALOOP je možnost zpětného proplachu membrán, a to až do tlaku 3 bary. Toto řešení zásadně prodlužuje životnost membrány a zabraňuje razantnímu snížení průtoku vlivem zanášení. Již vyčištěná voda je používána pro splachování toalet a pro zálivku zahrady.
Pitná voda je používána pouze na vaření a pokud není dostatek vody, pak i pro sprchování.
Takovéto zapojení umožňuje plně využít jak dešťovou vodu, tak i vodu šedou. Pro srovnání je možno uvést, že roční spotřeba pitné vody v této domácnosti je cca 10 m³.
Šedé vody – výpočet
Vzhledem k tomu, že se v současnosti zpracovává několik projektů na využití šedých vod a ze strany projektantů se objevují dotazy týkající se výpočtu produkce a spotřeby vody v rámci domu související s návrhem zařízení na recyklaci šedých vod, rozhodli jsme se nabídnout jim pomůcku. Touto pomůckou je jednoduchý prográmek v Excelu zpracovaný na základě připravované normy ČSN 75 6780 a našich zkušeností. Výpočet stanovení produkce šedé vody ke stažení najdete tady.
ASIO, spol. s r.o. pak nabízí vedle tohoto prográmku i pomoc s technickým řešením, konkrétním návrhem technologie a posouzením ekonomické návratnosti.
Zajímá vás, jak to může fungovat třeba u vás doma? Podívejte se!
